Pasio 50SC

Machine à équilibrer horizontale

  • Compact design
  • Fast setup
  • Ergonomic operator concept
  • One drive belt for all rotor diameters
  • High-performance drive for a large spectrum of different rotors
  • Not affected by interferences
  • Highest measuring accuracy
  • Wide range of accessories
  • Set up requires no tools

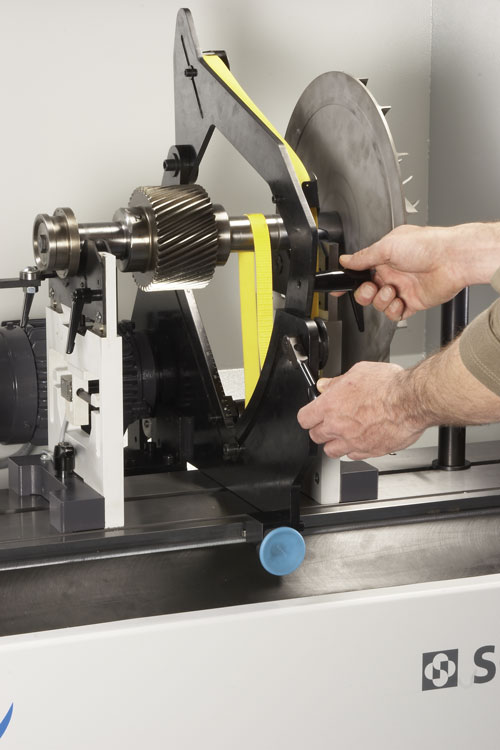

  • One hand belt drive
  • Can be extended with integral mass correction system
  • Touch screen operation with EasyMode providing simple and reliable operation
  • High process reliability
Conception

Range of application

The Pasio 50 enables accurate balancing of a wide range of rotors.
Cylindrical rotors with their own shaft journals as well as disc type rotors with intermediate shafts can be balanced simply and accurately. The rotor can weigh up to 50 kg, with a diameter up to 600 mm and a length up to 1100 mm.

Design

  • Force-measuring, horizontal balancing machine
  • Measuring unit with permanent calibration and digital signal processing
  • Measuring unit CAB 700 with with graphics-capable color LCD display

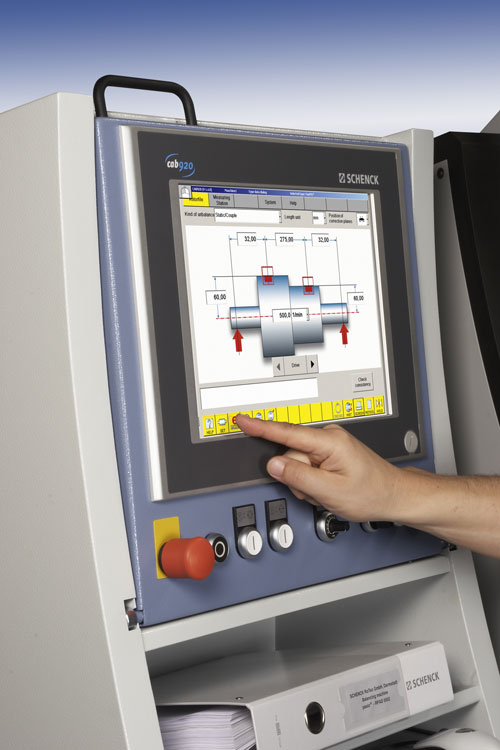

  • Optional: CAB 920 as a high end solution - both with regard to operation and versatility, as well as accuracy
  • Compact design with the machine bed made of mineral cast dampening vibrations
  • Protective shroud of Class C according to ISO7475
Données techniques
    Pasio 50
Coffret de mesure    CAB 820

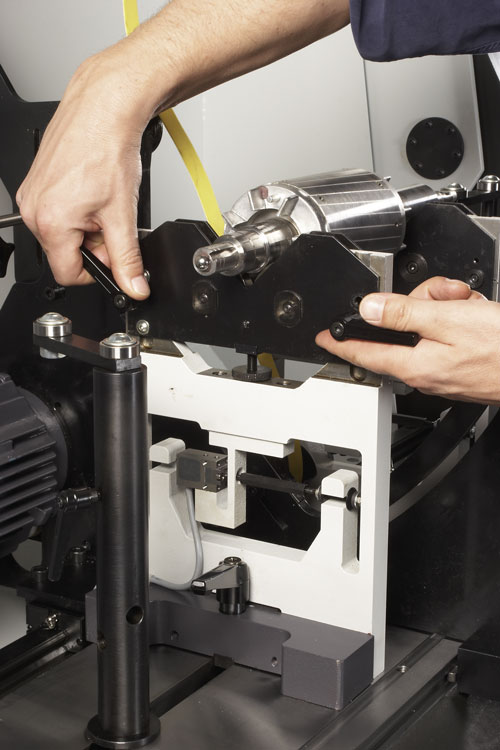

Paliers    à galets porteurs
Type d'entraînement    par courroie à étrier relevable
Rotor
Poids max  [kg]  50
Diamètre max.  [mm]  600
Entraxe des paliers  [mm]  40 - 1100
Diamètre des portées 2)  [mm]  9 - 63
Machine
Largeur A  [mm]  2200
Profondeur B  [mm]  1010
Hauteur C  [mm]  1765
Poids total  [kg]  1100
Vitesse d'équilibrage  [rpm]  180 - 2700 (variable)
QER 4)  [gmm]  1.0
Pression d'air  [kPa]  -
Alimentation    400 V ± 10%, 3 Ph, 50 / 60 Hz
Puissance d'entraînement  [KW]  1.1
Niveau de pression sonore (avec protection classe C)  [LpA [dB(A)]]  < 60

Référence machine de base  Order no.  R0060300.02
Options
Référence coffret de mesure CAB 920  Order no.  R0060301.01
Autres paliers à galets porteurs    sur demande
Système de correction de masse    sur demande

2) autres dimensions sur demande
4) Smallest achievable residual unbalance per balancing level
