Machines à équilibrer universelles pour rotors jusqu'à 15 kg Pasio 15 - Schenck Belgium

  • Compacte
  • Peu encombrante
  • Réglage rapide et simple
  • Installation sans dalle de fondation
  • Très haute précision de mesure
  • Interface opérateur ergonomique
  • Passage d'un rotor au suivant rapide
  • Adaptée aux rotors magnétisés

Particularités

  • Gain de place grâce à son design monobloc avec station de mesure intégrée et unité de mesure
  • Facilité d'utilisation : calibration permanente - aucun cycle de calibration nécessaire
  • Correction en 2 plans ou séparément selon le balourd statique ou le baloud de couple
  • Les rotors peuvent être montés avec leur arbre propre ou avec des outillages, des ensembles montés peuvent être installés dans leur boîtier
  • Cycle de mesure automatique avec réglages variables à l'infini de la vitesse, du temps de mesure et de freinage.



Conception

Domaine d'application

La Pasio 15 est une machine à équilibrer universelle, idéale pour les petites pièces telles que induits électriques - même magnétisés - ventilateurs, ensembles montés. Elle est conçue pour le travail en production de série, la recherche et développement ou les ateliers de réparation.

Le passage de nouveaux types de rotors est simple et rapide.


La correction de balourd est réalisée manuellement par ajout de matière directement sur la machine ou par retrait de matière sur un poste manuel ou semi automatisé, en option.

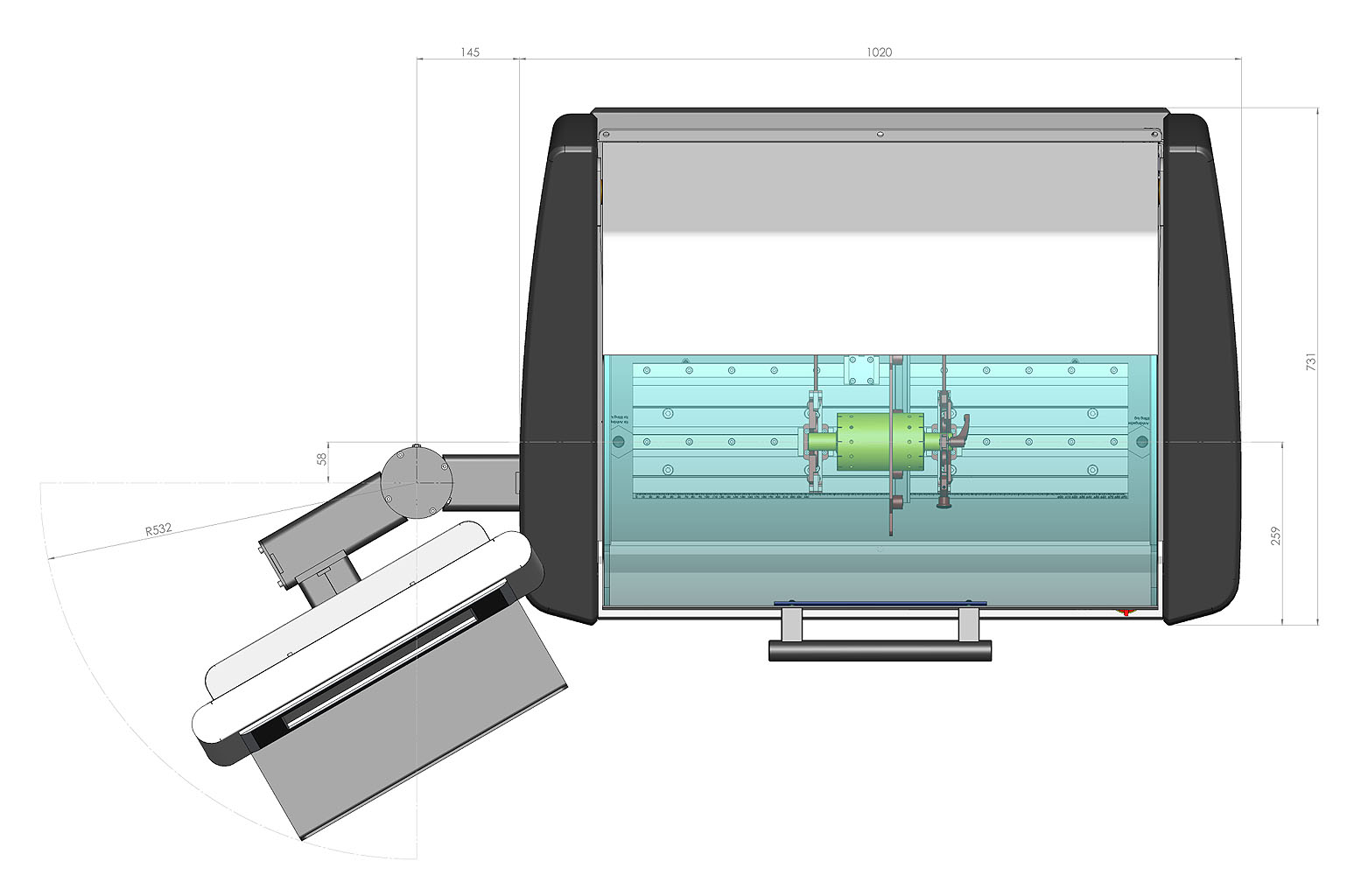

Conception

  • Paliers rigides, machine à équilibrer horizontale avec calibration permanente
  • L'espace de travail complet comprend : La table en fonte minérale avec contrôles intégrés, la partie mécanique d'équilibrage comprenant les paliers à galets, la courroie d'entraînement, le capot de sécurité et l'instrumentation de mesure
  • La machine peut être installée sans fondation et sans écrous de fixation. Elle est immédiatement prête pour utilisation.
  • Coffret de mesure CAB 820 avec écran tactile et affichage graphique
  • En option : Coffret de mesure CAB 920 - la solution haut de gamme en matière de fonctionnement, de polyvalence et de précision



Données techniques
    Galets

Rotor
Poids max.  [kg]  15
Diamètre max.  [mm]  350
Ecart entre portées max  [mm]  600
Diamètre de portées  [mm]  6 - 30
Diamètre de portées en option  [mm]  30 - 70
Machine
Largeur  [mm]  1700
Profondeur  [mm]  920
Hauteur  [mm]  1700
Poids total  [kg]  700
Alimentation    230 V AC, 50 Hz
Entraînement par courroie    Entraînement par courroie à étriers relevables
Puissance d'entraînement  [W]  200
Indexation angulaire automatique    incluse
Balourd résiduel mini QER 2)  [gmm/kg]  0,1
Sensibilité de mesure max CAB 820 / 920  [gmm]  0.1
Enceinte de protection    ISO 7475 classe C20 (protection contre projection)
Peinture bicolore    RAL 7035 (gris clair), RAL 7024 (gris graphite)
Niveau de pression acoustique (avec classe de protection C)  [LpA [dB(A)]]  < 60
Appareils de mesure
    CAB 820
    CAB 920 Smart Touch
Options
    Options software pour CAB 820 et CAB 920
    Rotor test (1.6 kg) avec masses test
    Imprimante couleur pour impression des pv

2) par plan
