Machine à équilibrer universelle pour rotors jusqu'à 500 g Pasio 05 - Schenck Belgium

  • Compacte
  • Peu encombrante
  • Réglage rapide et simple
  • Installation sans dalle de fondation
  • Très haute précision de mesure
  • Interface opérateur ergonomique
  • Passage d'un rotor au suivant rapide
  • Adaptée aux rotors magnétisés

Particularités

  • Gain de place grâce à son design monobloc avec station de mesure intégrée et unité de mesure
  • Facilité d'utilisation : calibration permanente - aucun cycle de calibration nécessaire
  • Correction en 2 plans ou séparément selon le balourd statique ou balourd de couple
  • Les rotors peuvent être montés avec leur arbre propre ou avec des outillages, des ensembles montés peuvent être installés dans leur boitier
  • Cycle de mesure automatique avec réglages variables à l'infini de la vitesse, du temps de mesure et de freinage.
Conception

Domaine d'application
La machine universelle Pasio 05 est idéale pour des pièces extrêmement petites telles que de petits induits de moteurs électriques, de ventilateurs, de turbines, de rouets de pompe, ou de composants du domaine médical par exemple. Elle est adaptée au travail pour la recherche et le développement,  la production de série ou les ateliers de réparation.

Le passage à de nouveaux types de rotor est simple et ne nécessite que très peu de temps.

La correction du balourd est effectuée manuellement par ajout de matière directement dans la machine ou par enlèvement de matière sur un poste d'usinage manuel ou semi-automatisé (en option).

Conception

  • Paliers rigides, machine à équilibrer horizontale avec calibration permanente pour opérateur assis ou debout
  • L'espace de travail comprend les parties principales suivantes : la base machine, la partie mécanique d'équilibrage avec paliers en V, la courroie d'entraînement, l'instrumentation de mesure et le système de contrôle
  • La machine peut être installée sans fondation et sans écrous de fixation. Elle est immédiatement prête à l'utilisation
  • Coffret de mesure CAB 920 - la solution haut de gamme en matière de fonctionnement, de polyvalence et de précision
Données techniques


Rotor
Piods max.  [g]  500
Diamètre max.  [mm]  60
Ecart entre portées max  [mm]  94
Diamètre des portées max.  [mm]  1 - 10

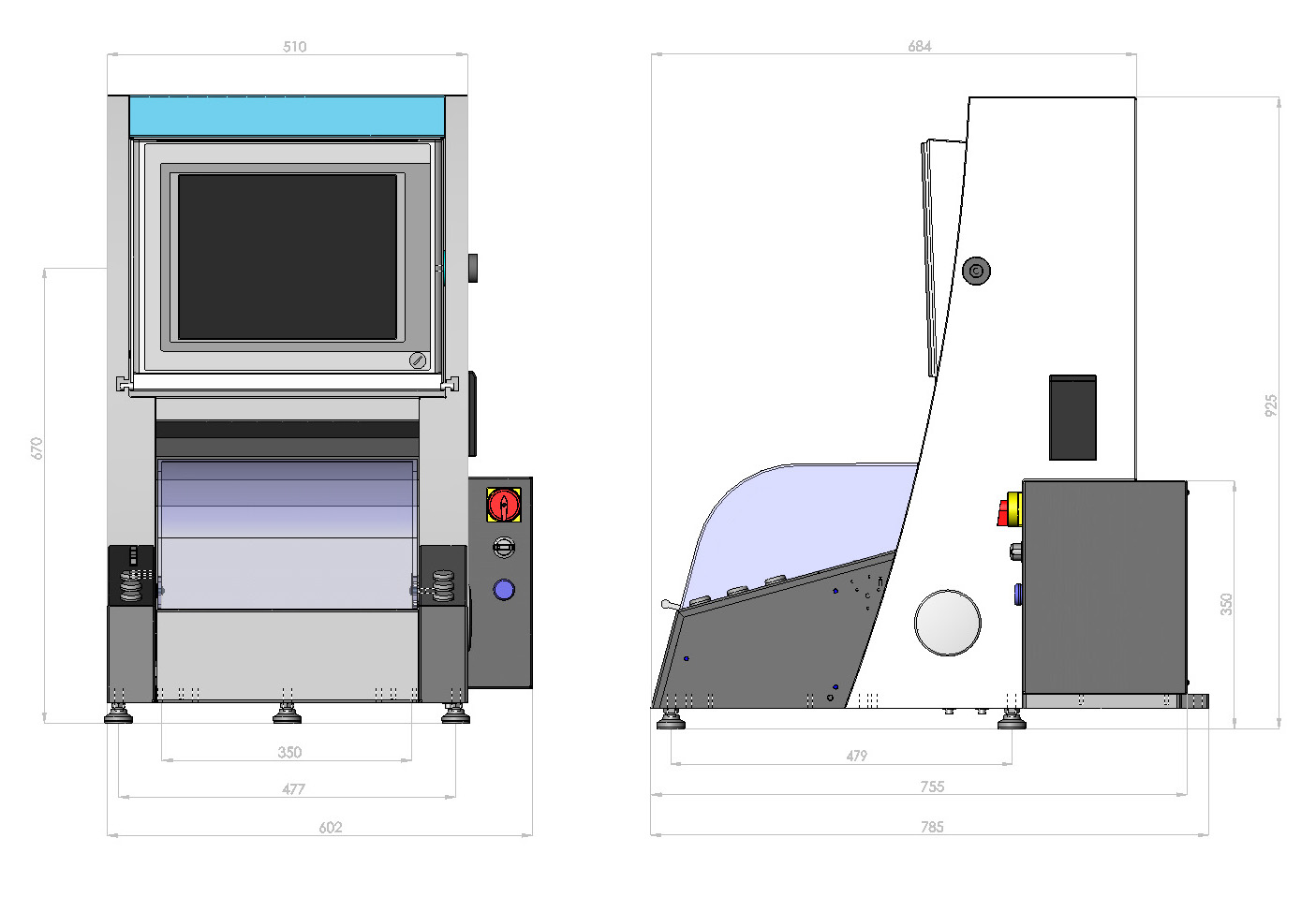

Machine
Largeur  [mm]  602
Profondeur  [mm]  785
Hauteur  [mm]  925
Poids total  [kg]  135
Alimentation électrique    230 V AC, 50 Hz
Entraînement par courroie    Tangentiel avec joints toriques
Puissance d'entraînement  [W]  100
Indexation automatique    incluse
Balourd résiduel minimal - QER 1)  [gmm/kg]  0,1
Sensibilité de mesure max CAB 920  [gmm]  0.02
Peinture 3 couleurs    RAL 7035 (gris clair), RAL 7024 (gris graphite), RAL 5014 (gris bleu)
Niveau de pression acoustique (avec protection classe C)  [LpA [dB(A)]]  < 60
Appareil de mesure
    CAB 920 avec écran tactile et guidage opérateur

Options
    Enceinte de protection conforme ISO 7475 Classe C (protection contre les projections)
    Rotor test (60 g) avec masses tests
    Interfaces externes pour imprimante et connection réseau (CAB 920)
    Imprimante couleur pour impression des pv
    Détection d'encoches et capteur de position angulaire


1) par plan
