HM 4 - HM 50

Machines à équilibrer horizontales

  • Applications universelles
  • Grande précision d'équilibrage
  • Facilement évolutive grâce à son concept modulaire et sa large gamme d'accessoires
  • Conception à paliers rigides pour des temps de réglage courts entre deux rotors
  • Coffret de mesure ergonomique CAB820 ou CAB920 avec des fonctionnalités étendues
  • Large gamme d'équipements de sécurité pour toutes les classes de protection

Particularités

  • Grande facilité d'utilisation : le concept à paliers rigides permet d'éliminer les cycles préalables de tarage
  • Machine conçue pour des corrections en deux plans ou séparées des balourds statiques et couples
  • Les rotors peuvent être montés sur leur arbre d'origine ou sur un arbre outillage, voire sur roulements anti-friction (option)
  • Aide à l'indexation en cas d'entraînement par courroie
  • Cycle automatique de mesure avec paramétrage possible des temps d'accélération, de mesure et de décélération
  • Evolutive grâce à de nombreux modules complémentaires
Conception

Domaine d'application

Les machines universelles de la série HM sont conçues pour l'équilibrage précis d'une large gamme de rotors. Elles conviennent aussi bien aux rotors cylindriques disposant de leurs propres arbres qu'aux rotors en forme de disques montés  sur des arbres-outillages.

L'utilisation est facilitée par la calibration permanente, le design ergonomique et le séquençage logique des opérations.

Grâce à leur concept modulaire et à la large gamme d'accessoires, les machines HM sont des solutions extrêmement flexibles.

Les machines universelles Schenck de la série HM représentent un bon investissement pour des applications unitaires ou en série.

Processus de travail

  • Charger manuellement le rotor sur les galets porteurs, fermer les contre-paliers et connecter l'entraînement (courroie ou cardan).
  • Fermer l'enceinte de protection et démarrer le cycle de mesure en automatique.
  • Monter en vitesse, mesure et affichage du balourd sur le coffret de mesure, freiner. Les résultats sont conservés dans le coffret même après la fin du cycle de mesure.
  • Ouvrir l'enceinte de sécurité, corriger manuellement le balourd (si nécessaire).
  • Contrôler le balourd résiduel (l'instrument de mesure affiche si la tolérance est atteinte) et retirer le rotor de la machine.



Données techniques
    HM 4  HM 40  HM 5  HM 50
Coffret de mesure    CAB 820
Paliers à galets porteurs    •  •  •  •
Entraînement par courroie à enroulement    •  •
Entraînement par cardan        •  •
Enceinte de protection suivant ISO 7475    •  •  •  •
Rotor
Poids max.  [kg]  1500  3000  5500  8000
Diamètre max. 2)  [mm]  1600  1600  1600  1600
Ecartement entre paliers max. 2)  [mm]  1750  1750  2000  1980
Diamètre de portées 2)  [mm]  12 - 200  15 - 240  18 - 280  25 - 380
Machine

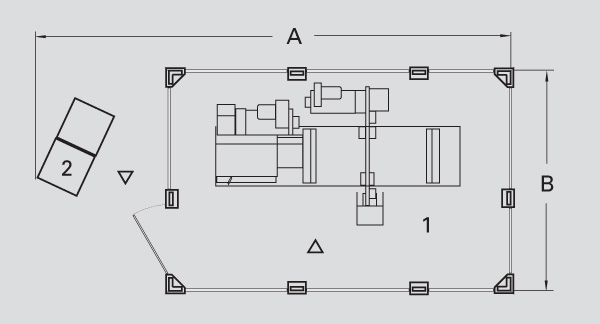

Largeur A 1)  [mm]  3150  3150  4200  4200
Profondeur B 1)  [mm]  2700  2700  3750  3750
Hauteur C 1)  [mm]  2000  2000  2000  2000
Vitesse d'équilibrage min.  [min -1]  120  120  120  120
Balourd résiduel minimum 4)  [gmm]  5  8  16  20
Pression d'air  [kPa]  600  600  600  600
Alimentation 3)  [V]  400 3)  400 3)  400 3)  400 3)
Puissance d'entraînement  [kW]  7,5  7,5  7,5  7,5
Niveau sonore (avec entr. par courroie)  [LpA [dB(A)]]  70 - 80   70 - 80   70 - 80   70 - 80

Machine de base  Ref.  R0060700.01  R0060800.01  R0060900.01  R0061000.01
Options
Coffret de mesure CAB 920  Ref.  R0060701.01  R0060801.01  R0060901.01  R0061001.01
Options logicielles    sur demande
Entraînement par courroie à enroulement  Ref.  -  -  R0060203.01  R0060203.01
Entraînement par cardan  Ref.  •  •    -  -
Autres paliers à galets porteurs    sur demande
Imprimante de pv  Ref.  R0060705.01  R0060805.01  R0060905.01  R0061005.01
Système de correction de masse  Ref.  sur demande

1) non contractuel suivant DIN 1319, 95% probabilité, suivant rotor
2) variantes sur demande
3) Configuration principale : 3 / PE AC 500Hz 400 V +6 / -10%
4) par plan d'équilibrage
5) classe de protection B
